RME Fireface 802 FS – כרטיס קול מקצועי עם 60 ערוצים

ממירים וקדם מגברים

ה 802 משדרג את הממירים מהדגם הקודם ומשתמש בממירים החדשים ביותר של RME שנשלפו ישירות מה Octamic II עם אותן השהיות ממירים סופר נמוכות, יחס אות לרעש של 116dB SNR אמיתיים, שעון חדש מבוסס שבב DSP עם דחיקה יעילה יותר של Jitter ותחום דינאמי גדול. הממירים החדשים מציעים איכות צליל בהקלטה והשמעה בדרגה הגבוה ביותר האפשרית היום ומיישרת קו עם מכשירי ה High-End של RME.
קדם המגברים החדשים אף הם נשלפו מה Octamic II עם זוג ממירים לכל כניסה אשר מסתכמים לסיגנל יחיד, מה שמגדיל את התחום הדינאמי ל 116dBA לסאונד נקי, שקוף והמפורט ביותר האפשרי היום, כמסורת RME, הקדם מגברים החדשים שקופים לחלוטין, לא מוסיפים ולא מורידים מהסיגנל המקורי לוורסטיליות האולטימטיבית.

תקשורת, DSP וממשק.

התקשורת החדשה מבוססת כולה על שבב ה DSP שנכתב מאפס על ידי RME שבשונה מכל חברה אחרת המתממשת בצ'יפ תקשורת "מדף" RME כותבים את כל התקשורת עם הדרייבר וההתנהלות של הכרטיס על DSP מבוסס FPGA בעל עדכוני קשוחה דחופים. לגישה הנ"ל יתרונות עצומים כמו ההשהיות הנמוכות ביותר בעולם ( קביעות buffersize הקטנות בעולם על Mac או PC (, היציבות והאמינות הידועה של RME, ביצועים גבוהים יותר, התממשקות עתידית לא מפונקת ולכל מחשב ( התקשורת מול המחשב ניתנת לעדכון מול כל סוג של שבב עתידי, USB או FireWire ) ותמיכה ב iPad ודורות חדשים יותר של כל סוגי המחשבים בעתיד.
מבחינת חיבורים ה Fireface802 מציג גם חיבור 400Firewire וגם USB2.0. שניהם מציגים את הביצועים הגבוהים ביותר האפשריים ל 30 ערוצי כניסה ו- 30 ערוצי יציאה בהשהיות הנמוכות ביותר בעולם. מול כל מחשב
שבב ה DSP הכפול מעניק תמיכה מלאה בתוכנת השליטה Totalmix FX עם אפשרות השחלה של קומפרסור ו EQ לכל ערוץ כניסה וכל ערוץ יציאה בנוסף לשליחה ל Reverb/Echo לצורכי מוניטורינג בהקלטה. הכל פועל ב 192kHz וברזולוציות של עד 40dB להענקת תחום דינאמי עצום לתוכנת המיקסר החזקה והחכמה ביותר בעולם ועכשיו היא נשלטת גם על ידי iPad, ליצירת מיקס באס מרחוק ובקלות דרך האפליקציה החינמית. תוכנת Digicheck מעניקה את כל האנלייזרים, מטרינג ( ואפילו הקלטת טייפ רב ערוצי ) להבנה וטיפול אנליטי בבעיות סיגנל באולפנים ובמופעים.
ה 802 מעניק חיבור לשלט חכם ( אופציונאלי )  שהופך את הממשק למשטח בקרת ווליום ו- Talkback עם כפתורים הניתנים למיפוי לכל פרמטר ב Totalmix FX כמו MUTE/DIM/SOLO/MONO בחירה ושליטה על ווליום למוניטורים וכל יישום אחר שצריך קרוב לאצבעות.




Totalmix FX

מערכת השליטה הידועה של RME ה Totalmix בגרסתה החדשה ביותר מגיעה ביחד עם הממשק החדש. המערכת מבוססת על זוג שבבי DSP, האחד לתקשורת והשני לעיבוד דינאמי של קומפרסור ו- EQ לכל ערוץ ושליחה לרוורב ודיליי סטראופוניים. ה totalmix FX בעלת מראה חדש ופשוט עוד יותר להפעלה עם אפשרות להקטנה והגדלה של ערוצים למראה ברור יותר מכל מסך, סקציית מוניטור חדשה ליציאות הראשיות, 4 יציאות Group ייחודיות, שליטה על הרוחב הפנורמי בכל ערוץ כולל MS-Processing, קביעת יחסי מופע ( Phase L/R ) קביעת עוצמת כניסה או יציאה בצורה אינדיבידואלית לכל ערוץ ועוד מגוון פיצ'רים מקצועיים וחשובים לעבודה חלקה באולפן. בנוסף במצב ייחודי ל 802 אפליקצית ה totalmix של RME מאפשרת שליטה מרחוק על כל אפשרויות הכרטיס, מעולה לנגנים מקליטים, הופעות ועוד מגוון יישומים הדורשים פעולה מרחוק.



Digicheck


תוכנת Digicheck הנהדרת היא בעצם אוסף של תוכנות מקצועיות הפועלות על כרטיסי RME בלבד וניתנת חינם לכל משתמשי RME למטרינג, טסטינג, מדידות, אנליזות והקלטה רב ערוצית של כל הכניסות או ערוצי הפלייבק בכרטיס ( עד 30 ערוצים בוא זמנית! ). כל הנתונים החשובים של הסיגנל ניתנים למדידה ובדיקה ליישומי מיקס, מאסטר, תיקון ובדיקה של תקלות והקלטות מופעים, סטים וכו'. Digicheck היא פתרון מדהים לכל צורכי בחינה של סיגנל בצורה וויזואלית עם סט כלים שהופך את הכרטיס למעבדה מדויקת של אותות אודיו דיגיטליים. ( חלק מהפיצ'רים אינם קיימים בגרסת ה Mac )

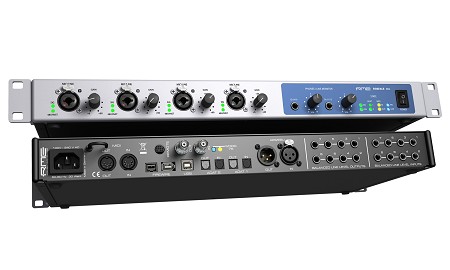

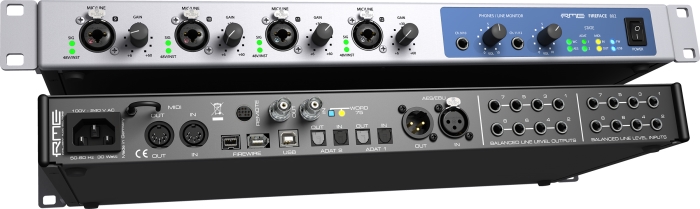

חיבוריות אחורית:



מימין לשמאל: 8 כניסות אנלוגיות המסוגלות לקבל אות מאוזן\לא מאוזן ( + 4 כניסות הקדמיות לסה"כ 12 כניסות אנלוגיות נפרדות ).
8 יציאות אנלוגיות לחיבור קו מאוזן\לא מאוזן ( + זוג יציאות סטראופוניות קדמיות לסה"כ 12 יציאות אנלוגיות נפרדות ).
חיבור זוג כניסות AES/EBU וזוג יציאות ( דיגיטל מאוזן ).
זוג כניסות ויציאות ADAT לחיבור ממירים או כל מכשיר אחר בעל תמיכה ב ADAT להוספת 16 ערוצי כניסה ו 16 ערוצי יציאה נוספים.
חיבור WordClock כניסה ויציאה לסנכרון מול שעוני המרה חיצוניים
חיבור USB2.0 ו- Firewire
כניסת שלט אופציונאלית וחיבורי MIDI כניסה\יציאה לעד 16 ערוצים.




חיבוריות קדמית:




מימין לשמאל: כפתור הדלקה קדמי, תצוגת חיבוריות דיגיטלית, זוג יציאות אוזניות או ליין סטראופוניות עם שליטה אנלוגית נפרדת על הווליום.
4 כניסות מיקרופון, כלי או ליין עם מתח פאנטום ושליטת Gain אנלוגית.





 Technical Specifications

AD, Line In 1-8, rear

Resolution AD: 24 bit
Signal to Noise ratio (SNR): 113 dB RMS unweighted, 116 dBA
Frequency response @ 44.1 kHz, -0.1 dB: 5 Hz - 20.8 kHz
Frequency response @ 96 kHz, -0.5 dB: 5 Hz - 45.8 kHz
Frequency response @ 192 kHz, -1 dB: 5 Hz - 92 kHz
THD: < -110 dB, < 0.00032
THD+N: < -104 dB, < 0.00063
Channel separation: > 110 dB
Input: 6.3 mm TRS jack, electronically balanced
Input sensitivity: 8 kOhm unbalanced, 12 kOhm balanced
Input sensitivity switchable to Lo Gain, +4 dBu, -10 dBV
Input level for 0 dBFS @ Lo Gain: +19 dBu
Input level for 0 dBFS @ +4 dBu: +13 dBu


Microphone In 9-12, front

As AD, but:

Input: XLR, electronically balanced
Input impedance: 3.4 kOhm
Signal to Noise ratio (SNR): 112 dB RMS unweighted, 116 dBA
Gain range: 54 dB
Maximum input level, Gain +6 dB: +10 dBu

Instrument In 9-12, front


As AD, but:

Input: 6.3 mm TS jack, unbalanced
Input impedance: 800 kOhm
Signal to Noise ratio (SNR): 112 dB RMS unweighted, 115 dBA
Maximum input level, Gain +6 dB: +21 dBu

DA, Line Out 1-8, rear


Dynamic range (DR): 115 dB RMS unweighted, 118 dBA
Frequency response @ 44.1 kHz, -0.5 dB: 5 Hz - 20.8 kHz
Frequency response @ 96 kHz, -0.5 dB: 5 Hz - 45 kHz
Frequency response @ 192 kHz, -1 dB: 5 Hz - 89 kHz
THD: -104 dB, < 0.00032 %
THD+N: -100 dB, < 0.00063 %
Channel separation: > 110 dB
Output: 6.3 mm TRS jack, servo-balanced
Output impedance: 75 Ohm
Output level switchable Hi Gain, +4 dBu, -10 dBV
Output level at 0 dBFS @ Hi Gain: +19 dBu
Output level at 0 dBFS @ +4 dBu: +13 dBu
Output level at 0 dBFS @ -10 dBV: +2 dBV

DA - Stereo Monitor Output Phones (9-12)


As DA, but:

Output: 6.3 mm TRS stereo jack, unbalanced
Maximum output level at 0 dBFS, High: +16.8 dBu
Maximum output level at 0 dBFS, Low: +2 dBV
Output impedance: 30 Ohm

AES/EBU

2 x XLR, transformer-balanced, galvanically isolated, according to AES3-1992

ADAT Optical

2 x TOSLINK I/O, format according to Alesis specification
Standard: 2 x 8 channels 24 bit, up to 48 kHz
Double Speed (S/MUX): 2 x 4 channels 24 bit 96 kHz
Quad Speed (S/MUX4): 2 x 2 channels 24 bit 192 kHz
Quad Speed Windows USB: 1 x 2 channels 24 bit 192 kHz

SPDIF optical via ADAT2

1 x optical, according to IEC 60958

Word Clock

BNC, switchable termination
