אם אתם עובדים באולפן, בוודאי נתקלתם בראשי תיבות על הציוד שלכם. AES, ADAT, Dante, AVB, MADI — כולם פרוטוקולים להעברת אודיו דיגיטלי. כל אחד פותח למטרה שונה, ולכל אחד יתרונות ברורים. במדריך הזה נפרק את כולם לשפה פשוטה ומובנת.
למה בכלל חיבורים דיגיטליים? בניגוד לחיבורי אנלוג כמו XLR רגיל, חיבורים דיגיטליים מעבירים נתונים מספריים. כתוצאה מכך, האות לא נפגע ממרחק הכבל. בנוסף, אין רעשים חשמליים ואפשר להעביר ערוצים רבים דרך כבל אחד. לכן, ככל שהאולפן גדל — חיבורים דיגיטליים הופכים לצורך אמיתי.
AES/EBU הוא אחד החיבורים דיגיטליים הוותיקים בעולם האודיו המקצועי. ראשי התיבות מייצגים את Audio Engineering Society ואת European Broadcasting Union. הפרוטוקול פותח בשנות ה-80 והפך לתקן בסיסי בכל אולפן ותחנת שידור.
החיבור מעביר שני ערוצי אודיו דרך כבל XLR מאוזן יחיד. למעשה, מדובר באותו מחבר XLR מוכר — אבל הכבל עצמו שונה.
כבלי AES/EBU בנויים עם עכבה של 110 אוהם. כבלי מיקרופון רגילים עובדים על עכבה שונה. לפיכך, חשוב להשתמש בכבלים ייעודיים בלבד.
מבחינת איכות, AES/EBU תומך ב-24 ביט ודגימה של עד 192kHz. מעבר לכך, החיבור המאוזן מגן מפני הפרעות אלקטרומגנטיות. בזכות כך, אפשר למתוח כבלים של עד 100 מטר ללא אובדן איכות.
יתרון נוסף הוא הפשטות. אין צורך בתוכנה, אין הגדרות רשת ואין דרייברים. מחברים כבל — ומיד יש אות. לכן, AES/EBU נשאר הבחירה הראשונה לחיבור בין שני רכיבים ספציפיים. לדוגמה, בין ממיר D/A למערכת האזנה.
עם זאת, המגבלה המרכזית ברורה: שני ערוצים בלבד לכל כבל. כשצריך 16 או 32 ערוצים, נדרשים כבלים רבים. כמו כן, קיימת גרסה לא מאוזנת בשם S/PDIF. היא משתמשת במחבר RCA או אופטי Toslink. הטווח קצר יותר והעמידות להפרעות נמוכה יותר.
– חיבור ייעודי בין שני רכיבים באיכות מקסימלית
– העברת אודיו סטריאו למרחקים ארוכים
– מערכות שידור ובמה שדורשות אמינות מוחלטת
– חיבור ממירים חיצוניים לממשק האולפן
לסיכום, AES/EBU הוא פשוט, אמין ואיכותי. כשצריכים יותר ערוצים, הגיע הזמן להכיר את הפרוטוקולים הבאים.
ADAT התחיל בשנות ה-90 כפורמט הקלטה על קלטת. ראשי התיבות: Alesis Digital Audio Tape. למעשה, הפורמט המקורי כבר לא בשימוש. אבל פרוטוקול החיבור שנולד ממנו — ADAT Lightpipe — הפך לנפוץ מאוד.
ADAT Lightpipe מעביר עד 8 ערוצים דרך כבל אופטי Toslink יחיד. האור עובר דרך סיב אופטי, והחיבור חסין להפרעות אלקטרומגנטיות. בנוסף, אין סכנה ללולאות אדמה — בעיה נפוצה בחיווט אנלוגי.
בדגימה של 44.1kHz או 48kHz, עוברים 8 ערוצים ב-24 ביט. עם זאת, ב-96kHz מספר הערוצים יורד ל-4 (מצב S/MUX). ב-192kHz נשארים 2 ערוצים בלבד. לכן, חשוב לתכנן מראש את תדר הדגימה של הפרויקט.
היתרון הגדול של ADAT הוא הנגישות. כמעט כל ממשק אודיו בשוק כולל כניסת ADAT אחת לפחות. כתוצאה מכך, ADAT הפך לדרך הפופולרית ביותר להרחבת ערוצים. לדוגמה, ממשק עם 8 כניסות אנלוגיות ו-ADAT מאפשר 16 ערוצים סה"כ. פשוט מחברים פריאמפ חיצוני עם יציאת ADAT.
המגבלה העיקרית היא טווח הכבל. כבלי Toslink מוגבלים ל-5 עד 10 מטר בלבד. מעבר לכך, האות עלול להידרדר. לפיכך, ADAT מתאים לחיבורים קצרים בתוך האולפן.
– הרחבת ספירת הערוצים של ממשק אודיו קיים
– חיבור פריאמפ חיצוני דרך כבל אופטי יחיד
– הקלטת תופים או להקה עם ריבוי מיקרופונים
– פתרון חסכוני שלא דורש החלפת ממשק
בסופו של דבר, ADAT הוא הפתרון הכי משתלם להרחבת ערוצים. הוא זול, נגיש ופשוט — אבל מוגבל בטווח. כשהאולפן גדל, כדאי להסתכל על פתרונות רשת.
Dante הוא פרוטוקול אודיו-על-רשת שפיתחה חברת Audinate האוסטרלית. ראשי התיבות: Digital Audio Network Through Ethernet. למעשה, Dante שינה לחלוטין את הדרך שבה אולפנים ובמות מנתבים אודיו.
Dante מעביר אודיו דרך רשת Ethernet רגילה. מדובר באותם כבלי Cat5e או Cat6 מעולם ה-IT. כל מכשיר ברשת מקבל כתובת IP ייחודית. ניהול הניתוב מתבצע דרך תוכנת Dante Controller במחשב. בזכות גישה זו, אפשר לנתב מאות ערוצים בין עשרות מכשירים.
מבחינת ביצועים, Dante תומך ב-32 ביט ודגימה של עד 192kHz. יתרה מזו, ההשהייה נמוכה במיוחד — 150 מיקרו-שניות עד מספר מילי-שניות. כתוצאה מכך, Dante מתאים להקלטה בזמן אמת ולשידורים חיים.
יתרון מרכזי הוא גמישות הניתוב. אין צורך לחבר כבל פיזי בין כל שני רכיבים. במקום זאת, משנים ניתוב בלחיצת עכבר. לדוגמה, אפשר לשלוח פריאמפ מחדר ההקלטה לממשק בחדר הבקרה. במקביל, אפשר לנתב עותק של האות לאוזניות המבצע. מעבר לכך, Dante תומך ב-Redundancy — חיבור שני כבלים לכל מכשיר. אם כבל אחד נתקע, האות עובר אוטומטית לשני.
התשתית הנדרשת כוללת סוויצ' Gigabit עם תמיכה ב-QoS. מנגנון זה מעדיף תעבורת אודיו על פני תעבורת רשת רגילה. בנוסף, נדרש מחשב עם Dante Controller ומכשירים עם כרטיסי Dante.
– אולפנים עם ריבוי חדרים שדורשים ניתוב גמיש
– במות חיות עם עשרות ערוצים ומרחקים ארוכים
– מתקני שידור וחינוך עם מערכות מבוזרות
– כל מערכת שדורשת שליטה מרחוק
עם זאת, Dante דורש ידע בסיסי ברשתות IT. ההגדרה מורכבת יותר מחיבור XLR פשוט. כמו כן, רישוי Dante מייקר את הציוד. לפיכך, הפתרון משתלם בעיקר במערכות בינוניות עד גדולות.
AVB הוא קבוצת תקנים שפיתח IEEE — גוף התקינה הבינלאומי. ראשי התיבות: Audio Video Bridging. בניגוד ל-Dante הקנייני, AVB הוא תקן פתוח לחלוטין. כל יצרן יכול לאמץ אותו ללא תשלום רישוי.
AVB פועל על רשת Ethernet, אך דורש סוויצ'ים תומכי AVB. הפרוטוקול מבטיח העברה עם תזמון מדויק בין כל המכשירים. למעשה, AVB מגדיר מנגנוני תזמון ברמת החומרה — לא רק בתוכנה. כך מובטחת יציבות גבוהה במיוחד.
מבחינת ביצועים, AVB מעביר מאות ערוצים ברזולוציה גבוהה. ההשהייה נמוכה ויציבה, ותמיכה ב-Redundancy מובנית בתקן. יתרה מזו, אין עלויות רישוי ליצרנים. כתוצאה מכך, המחיר הסופי של הציוד עשוי להיות נמוך יותר.
עם זאת, AVB דורש תשתית רשת ייעודית. סוויצ'ים רגילים לא מספיקים. צריך סוויצ'ים שתומכים בתקני IEEE 802.1 הרלוונטיים. בנוסף, האימוץ בתעשייה איטי יותר מ-Dante. כיום, יצרנים כמו Apple, MOTU, PreSonus ו-Avid משתמשים ב-AVB.
– אולפנים שכבר עובדים עם ציוד תומך AVB
– מערכות שדורשות תקן פתוח ללא תלות ביצרן
– פרויקטים שמשלבים אודיו ווידאו על אותה רשת
– תכנון לטווח ארוך עם תקן בינלאומי מוכח
לעומת Dante, ל-AVB פחות ציוד תואם בשוק. כמו כן, התמיכה הקהילתית מצומצמת יותר. בסופו של דבר, הבחירה ביניהם תלויה בציוד הקיים ובתכנון העתידי.
MADI פותח בסוף שנות ה-80 למשימה אחת ברורה. ראשי התיבות: Multichannel Audio Digital Interface. המטרה — להעביר כמות עצומה של ערוצים דרך כבל אחד. ואכן, MADI מעביר עד 64 ערוצים בו-זמנית.
MADI משתמש בכבל קואקסיאלי BNC בעכבה של 75 אוהם. חלופה נוספת היא כבל אופטי מסוג SC. דרך כבל קואקסיאלי אחד עוברים 64 ערוצים ב-48kHz ו-24 ביט. ב-96kHz, ספירת הערוצים יורדת ל-32. עדיין כמות מרשימה דרך כבל בודד.
היתרון הגדול של MADI הוא פשטות בהיקף גדול. בניגוד ל-Dante או AVB, אין צורך בסוויצ'ים או תוכנות ניהול. מחברים כבל בין שני מכשירים — ו-64 ערוצים זורמים מיד. לכן, MADI פופולרי באולפנים גדולים ובשידורי טלוויזיה.
מבחינת טווח, כבל קואקסיאלי MADI מגיע עד 100 מטר. כבל אופטי מגיע עד 2 קילומטר עם סיב חד-מודלי. בעקבות כך, MADI מתאים לחיבורים בין חדרים ובמתקנים גדולים.

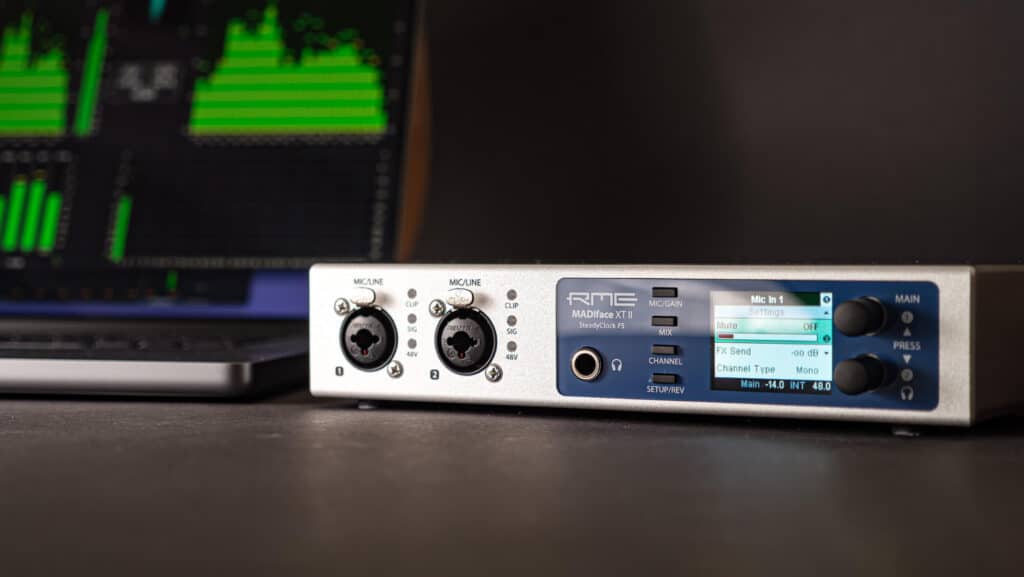

המגבלה המרכזית היא הטופולוגיה. מדובר בחיבור נקודה-לנקודה בלבד. כל כבל מחבר שני מכשירים. אין ניתוב גמיש כמו ב-Dante. כל שינוי דורש חיווט מחדש או נתב MADI ייעודי. כמו כן, MADI נמצא בעיקר בציוד מקצועי — RME, SSL, DiGiCo ו-Focusrite.
– אולפנים שצריכים 64 ערוצים או יותר בחיבור אחד
– חיבור Stage Box לקונסולת מיקס חיה
– שידורי טלוויזיה ורדיו עם ערוצים רבים
– חיווט פשוט למרחקים ארוכים
לסיכום, MADI הוא פתרון מוכח להעברת ערוצים רבים. הוא לא מחליף את הגמישות של פתרונות רשת. אבל כשהמשימה ברורה — MADI עושה אותה בפשטות.
אין חיבור אחד שמתאים לכל מצב. הבחירה תלויה בגודל המערכת, בערוצים הנדרשים ובתקציב. צריכים להוסיף ערוצים לממשק קיים? ADAT הוא הפתרון הפשוט והזול ביותר. צריכים חיבור סטריאו אמין בין שני רכיבים? AES/EBU הוא הקלאסיקה.
כשהמערכת גדלה ודורשת גמישות — Dante הוא הסטנדרט הפופולרי כיום. לעומת זאת, מי שמעדיף תקן פתוח — AVB שווה בדיקה. ולבסוף, כשצריך עשרות ערוצים בכבל בודד — MADI עושה את העבודה.
