אקוסטיקה מתקדמת לאולפנים – חלק ב': הפתרונות

בחלק הראשון של המדריך לאקוסטיקה מתקדמת לאולפנים פירקנו את כל הבעיות האקוסטיות שמתרחשות בחדרים קטנים – גלים עומדים, מודים, החזרים ראשונים, SBIR, ו-RT60. הבנו את הפיזיקה, למדנו לחשב את התדרים הבעייתיים, וראינו למה חדר לא מטופל הוא האויב הגדול ביותר של כל מהנדס סאונד ואודיופיל. עכשיו מגיע החלק המעניין באמת: מה עושים עם כל הידע הזה. איך לוקחים חדר בעייתי ומהפכים אותו לסביבת האזנה מדויקת – עם גישה שיטתית, כלים נכונים, ובלי לשרוף כסף על דברים שלא עובדים.

---

סוגי בס טראפים – הבנה עמוקה של מה עובד ולמה

טיפול בבאס הוא האתגר הגדול ביותר באקוסטיקה של חדרים קטנים, וכאן ההבדל בין טיפול שטחי לטיפול מקצועי הוא עצום. בס טראפים מתחלקים לשתי קטגוריות עקרוניות: בולעים נקבוביים (Porous/Velocity) ובולעים תהודתיים (Resonant/Pressure).

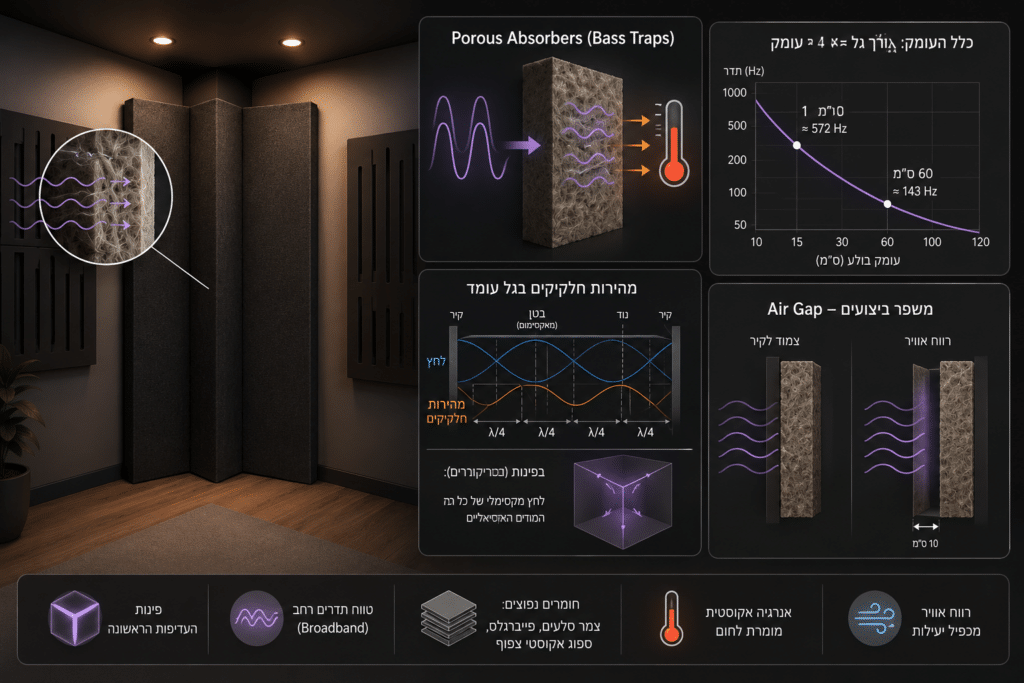

בולעים נקבוביים (Porous Absorbers)

אלה הבס טראפים הנפוצים ביותר, ומבוססים על חומרים כמו צמר סלעים (Rockwool), פייברגלס, או ספוג אקוסטי צפוף. עיקרון הפעולה שלהם פשוט: גלי קול נכנסים לחומר הנקבובי, והחיכוך של מולקולות האוויר בין הסיבים ממיר אנרגיה אקוסטית לחום. הם עובדים על טווח תדרים רחב (Broadband), מה שאומר שהם סופגים גם באס וגם תדרים בינוניים וגבוהים.

הכלל המרכזי: בולע נקבובי יעיל בתדר שאורך הגל שלו הוא ארבע פעמים העומק של הבולע. כלומר, בולע בעומק 15 ס"מ יתחיל להיות יעיל מ-572 Hz בערך, ובולע בעומק 60 ס"מ ירד עד 143 Hz. כדי לטפל באמת ב-60 Hz ומטה, צריך עומק של מעל מטר – או, לחילופין, מיקום חכם.

וכאן נכנסת הפיזיקה: בולעים נקבוביים הם "בולעי מהירות" – הם יעילים ביותר בנקודות שבהם מהירות החלקיקים של גל הקול מקסימלית. בגל עומד, מהירות החלקיקים מקסימלית בנודים (nodes), שנמצאים ברבע אורך גל מהקיר. אבל יש קיצור דרך חזק: בפינות – ובמיוחד בטריקורנרים (tri-corners), שם שלושה משטחים נפגשים – כל המודים האקסיאליים מגיעים ללחץ מקסימלי. בס טראפ בפינה מספק פי 2-4 יותר ספיגה מאותו בס טראפ צמוד לקיר שטוח. לכן, הפינות הן תמיד העדיפות הראשונה.

טיפ שלא תמצאו בכל מקום: הרחקת פנל נקבובי מהקיר (Air Gap) משפרת דרמטית את הביצועים בתדרים נמוכים. פנל בעובי 10 ס"מ צמוד לקיר סופג פחות באס מפנל בעובי 10 ס"מ עם רווח אוויר של 10 ס"מ מהקיר – כי הרווח מזיז את החומר הבולע לנקודה שבה מהירות החלקיקים גבוהה יותר. זה טריק חינמי שיכול להכפיל את היעילות של הטיפול שלכם.

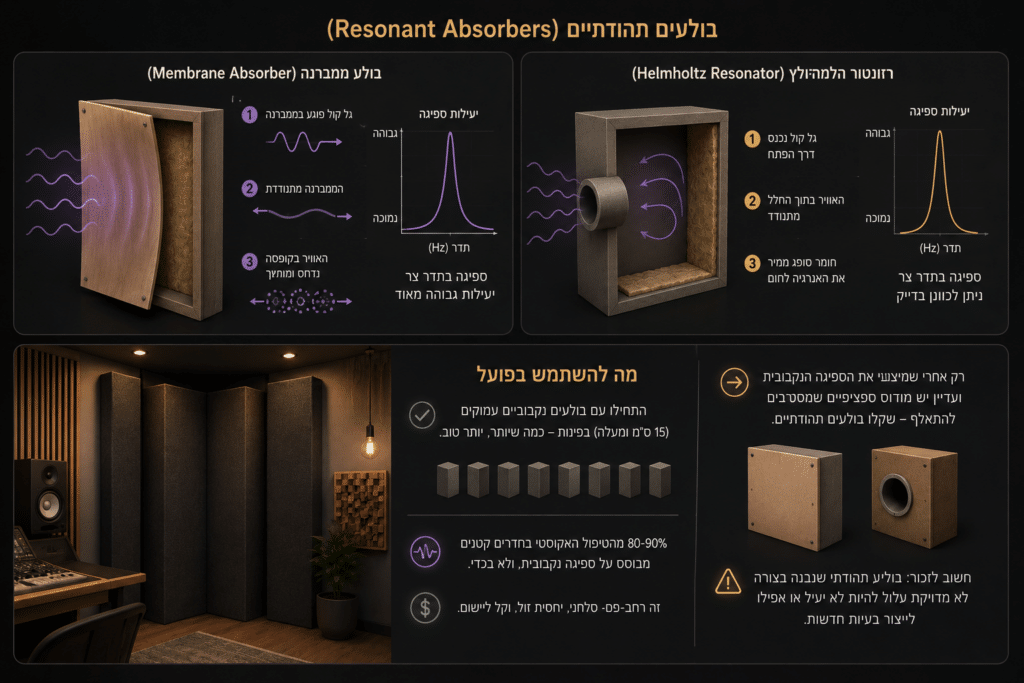

בולעים תהודתיים (Resonant Absorbers)

בקטגוריה הזו יש שני סוגים עיקריים: בולעי ממברנה (Membrane Absorbers) ו-רזונטורים של הלמהולץ (Helmholtz Resonators).

בולע ממברנה הוא בעצם קופסה אטומה עם משטח קדמי גמיש (כמו לוח עץ דק או MLV). כשגל קול פוגע בממברנה, היא מתנודדת בתדר התהודה שלה, ומולקולות האוויר שבתוך הקופסה נדחסות ומותחות כמו קפיץ. האנרגיה האקוסטית נספגת על ידי החיכוך הפנימי. בולעי ממברנה סופגים בטווח תדרים צר מאוד, אבל ביעילות גבוהה מאוד – הם כלי כירורגי שיכול לטפל במוד ספציפי שכלום אחר לא מצליח לאלף.

רזונטור הלמהולץ עובד על עיקרון דומה אבל שונה: הוא חלל סגור עם פתח צר (port). גלי קול בתדר מסוים נכנסים דרך הפתח, והאוויר בתוך החלל מתנודד. חומר סופג בתוך החלל ממיר את האנרגיה לחום. גם הוא יעיל בטווח צר, אבל ניתן לכוונן אותו בדיוק לתדר הבעייתי.

מה להשתמש בפועל

לרוב האולפנים הביתיים וחדרי ההאזנה, הגישה הנכונה היא: התחילו עם בולעים נקבוביים עמוקים (15 ס"מ ומעלה) בפינות – כמה שיותר, יותר טוב. 80-90% מהטיפול האקוסטי בחדרים קטנים מבוסס על ספיגה נקבובית, ולא בכדי. זה רחב-פס, סלחני, יחסית זול, וקל ליישום. רק אחרי שמיצוי את הספיגה הנקבובית ועדיין יש מודים ספציפיים שמסרבים להתאלף – שקלו בולעים תהודתיים. חשוב לזכור: בולע תהודתי שנבנה בצורה לא מדויקת עלול להיות לא יעיל או אפילו ליצור בעיות חדשות.

---

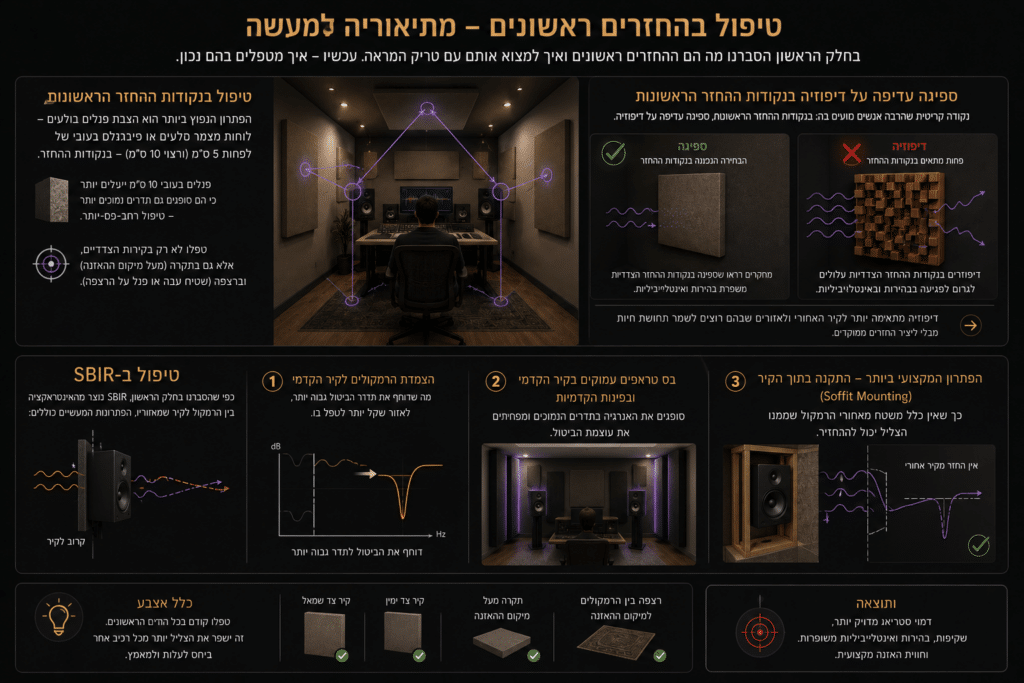

טיפול ב – מתיאוריה למעשה

בחלק הראשון הסברנו מה הם החזרים ראשונים ואיך למצוא אותם עם טריק המראה. עכשיו – איך מטפלים בהם נכון.

הפתרון הנפוץ ביותר הוא הצבת פנלים בולעים – לוחות מצמר סלעים או פייברגלס בעובי של לפחות 5 ס"מ (ורצוי 10 ס"מ) – בנקודות ההחזר. פנלים בעובי 10 ס"מ יעילים יותר כי הם סופגים גם תדרים נמוכים יותר, מה שנותן טיפול רחב-פס יותר. חשוב לטפל לא רק בקירות הצדדיים, אלא גם בתקרה (מעל מיקום ההאזנה) וברצפה (שטיח עבה או פנל על הרצפה בין הרמקולים למיקום ההאזנה).

נקודה קריטית שהרבה אנשים טועים בה: בנקודות ההחזר הראשונות, ספיגה עדיפה על דיפוזיה. מחקרים הראו שדיפוזרים בנקודות ההחזר הצדדיות עלולים דווקא לפגוע בבהירות ובאינטליגיביליות. דיפוזיה מתאימה יותר לקיר האחורי ולאזורים שבהם רוצים לשמר תחושת חיות מבלי ליצור החזרים ממוקדים.

טיפול ב-SBIR

כפי שהסברנו בחלק הראשון, SBIR נוצר מהאינטראקציה בין הרמקול לקיר שמאחוריו. הפתרונות המעשיים כוללים: הצמדת הרמקולים כמה שיותר לקיר הקדמי (מה שדוחף את תדר הביטול גבוה יותר, לאזור שקל יותר לטפל בו), שילוב של בס טראפים עמוקים בקיר הקדמי ובפינות הקדמיות, או – הפתרון המקצועי ביותר – התקנת הרמקולים בתוך הקיר (Soffit Mounting), כך שאין כלל משטח מאחורי הרמקול שממנו הצליל יכול להחזר.

---

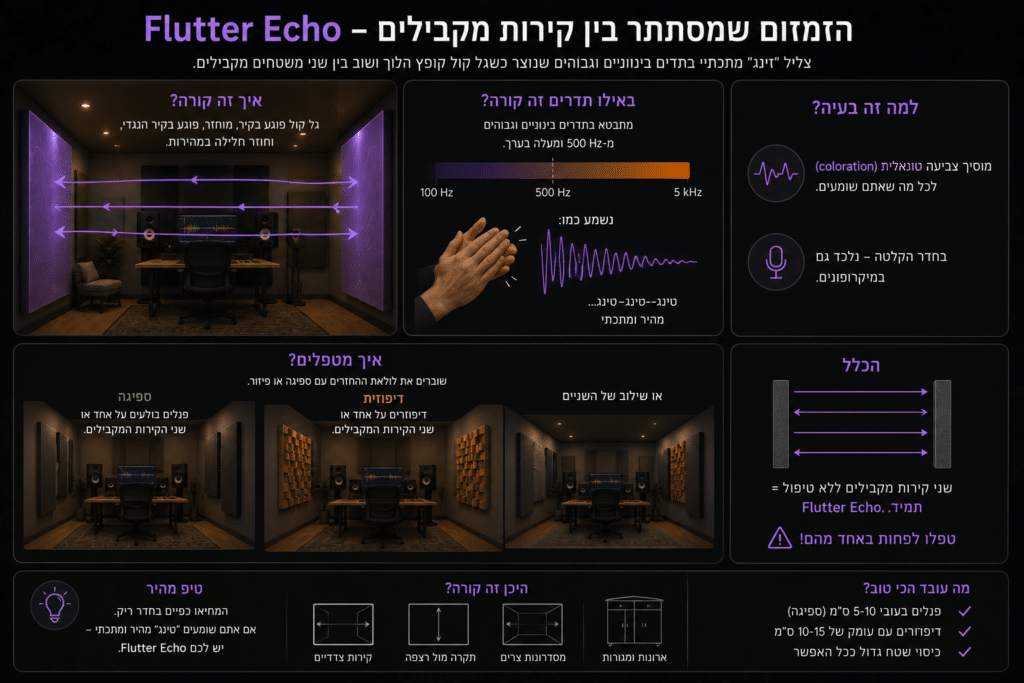

Flutter Echo – הזמזום שמסתתר בין קירות מקבילים

Flutter Echo, או הד מתנדנד, הוא תופעה שנוצרת כשגל קול קופץ הלוך ושוב בין שני משטחים מקבילים ומוקשים (רפלקטיביים). בניגוד לגלים עומדים שפועלים בעיקר בתדרים נמוכים, Flutter Echo מתבטא בתדרים בינוניים וגבוהים – מ-500 Hz ומעלה בערך – ויוצר צליל "זינג" מתכתי מאוד מאפיין שנשמע כמו "טינג-טינג-טינג" מהיר כשמוחאים כפיים בחדר ריק.

Flutter Echo בפני עצמו אולי לא נשמע כמו בעיה גדולה, אבל הוא מוסיף צביעה טונאלית (coloration) לכל מה שאתם שומעים, ובחדר הקלטה הוא נלכד גם במיקרופונים. הטיפול פשוט יחסית: פנלים בולעים או דיפוזרים על אחד או שני הקירות המקבילים שובר את לולאת ההחזרים. הכלל: אם יש לכם שני קירות מקבילים ללא טיפול – יש לכם Flutter Echo. תמיד.

---

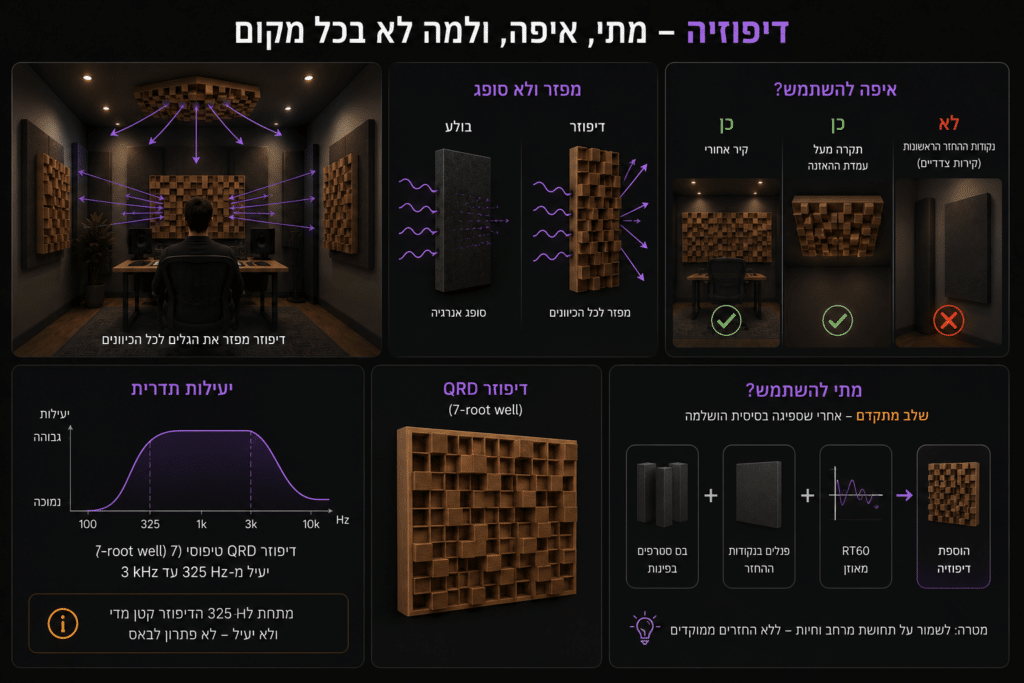

דיפוזיה – מתי, איפה, ולמה לא בכל מקום

דיפוזרים אקוסטיים – במיוחד דיפוזרי QRD (Quadratic Residue Diffuser) – הם כלי רב-עוצמה כשמשתמשים בהם נכון, ובעיה כשמשתמשים בהם לא נכון. דיפוזר מפזר גלי קול לכל הכיוונים במקום להחזיר אותם בזווית אחת, מה שיוצר שדה קולי מפוזר יותר ותחושת מרחב ופתיחות – בלי להרוג את האנרגיה בחדר כמו שבולע עושה.

הכלל הפרקטי: דיפוזיה היא שלב מתקדם. היא מתאימה לחדר שכבר טופל כראוי עם ספיגה – בס טראפים בפינות, פנלים בנקודות ההחזר, ו-RT60 מאוזן. דיפוזרים הכי יעילים על הקיר האחורי (מאחורי מיקום ההאזנה), שם הם מפזרים את ההחזרים מבלי להפוך את החדר ל"מת" מדי. על התקרה מעל מיקום ההאזנה הם יכולים לתת תחושת גובה ומרחב. על הקירות הצדדיים, בנקודות ההחזר הראשונות – רוב המומחים ממליצים על ספיגה ולא דיפוזיה.

דיפוזר QRD טיפוסי עם עיצוב 7-root well יתחיל להיות יעיל מ-325 Hz בערך ויעבוד עד 3 kHz. מתחת לזה הוא פשוט לא גדול מספיק כדי לפזר – ולכן הוא לא פתרון לבאס בשום צורה.

---

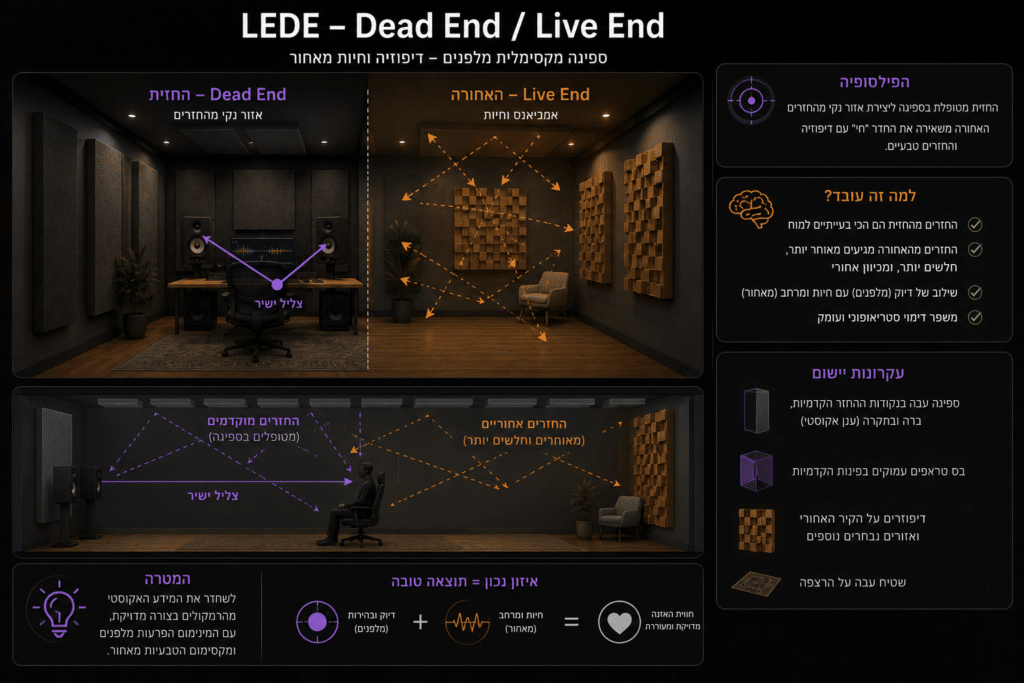

גישת LEDE – Dead End / Live End

גישת ה-LEDE (Live End / Dead End) היא אחת הפילוסופיות המבוססות ביותר לעיצוב חדרי בקרה, והיא רלוונטית גם לאולפנים ביתיים. הרעיון: החלק הקדמי של החדר (בין הרמקולים למיקום ההאזנה) מטופל באופן אינטנסיבי עם ספיגה – כדי ליצור "אזור נקי מהחזרים" (Reflection Free Zone) שבו הצליל הישיר מהרמקולים מגיע לאוזניים ללא הפרעות. החלק האחורי של החדר נשאר יותר "חי" – עם דיפוזרים או משטחים רפלקטיביים – כדי לספק אמביאנס טבעי.

הלוגיקה מאחורי זה: ההחזרים מהחלק האחורי מגיעים חלשים יותר (כי עברו מסלול ארוך יותר) ומכיוון אחורי, מה שהופך אותם לפחות מפריעים מבחינת תפיסת המוח. כך מתקבל שילוב של דיוק ובהירות (מלפנים) עם חיות ומרחב (מאחור).

---

מדידה – בלי מדידה, אתם עובדים בחושך

אפשר לקרוא כמה מאמרים שרוצים על אקוסטיקה, אבל ברגע שמגיעים ליישום – מדידה היא לא אופציה, היא הכרח. כל חדר שונה, כל חלל מתנהג אחרת, ומה שעובד בתיאוריה לא תמיד עובד בפועל. הכלי הנפוץ ביותר הוא REW (Room EQ Wizard), שהוא חינמי ומאפשר לבצע מדידות מקיפות עם מיקרופון מדידה בסיסי.

מה למדוד: תגובת תדר במיקום ההאזנה (כדי לראות פיקים ושקעים שנגרמים ממודים ו-SBIR), waterfall plot (שמראה את זמן הדעיכה לכל תדר – ומגלה מודים שמסרבים לדעוך), ו-RT60 לכל טווח תדרים. מדידה לפני ואחרי כל שינוי אקוסטי מאפשרת לראות בדיוק מה השתפר ומה לא, ולהימנע מבזבוז כסף על טיפולים שלא עושים את העבודה.

---

סדר עדיפויות – איפה להתחיל

אם הגעתם עד לכאן ואתם מרגישים קצת מוצפים – זה בסדר גמור. אקוסטיקה היא תחום עמוק, אבל ברמה הפרקטית, סדר העדיפויות ברור:

קודם כל, בס טראפים בפינות. כמה שיותר, כמה שעמוק יותר, כמה שגבוה יותר (מרצפה עד תקרה – אידיאלי). זה הדבר שישנה את החדר שלכם יותר מכל דבר אחר. אחר כך, טיפול בנקודות ההחזר הראשונות – קירות צדדיים ותקרה – עם פנלים בולעים בעובי 10 ס"מ לפחות. בשלב הבא, טיפול בקיר הקדמי (מאחורי הרמקולים) עם ספיגה רחבת-פס כדי לצמצם SBIR. אחרי שהבסיס מסודר, טיפול בקיר האחורי – דיפוזיה, ספיגה, או שילוב – בהתאם לאופי החדר ולמה שהמדידות מראות. ורק בסוף, כוונון עדין עם EQ דיגיטלי (כמו Sonarworks, Dirac Live, או REW auto-EQ) – אבל תמיד כהשלמה לטיפול אקוסטי פיזי, ולעולם לא כתחליף לו.

---

מילה אחרונה

אקוסטיקה היא לא מדע שחור ולא נושא של מזל – היא פיזיקה, והיא צפויה ומחושבת. כל בעיה אקוסטית שקיימת בחדר שלכם ניתנת לזיהוי, לכימות ולטיפול. לא צריך תקציב של אולפן מסחרי כדי להגיע לתוצאות מצוינות – צריך הבנה של העקרונות, מדידות טובות, וגישה שיטתית. ההשקעה באקוסטיקה היא ההשקעה שתשפר את המיקסים שלכם יותר מכל פלאגין, יותר מכל שדרוג ציוד, ויותר מכל טריק בפוסט. כי בסוף, אם אתם לא שומעים את מה שבאמת קורה – אתם לא יכולים לקבל החלטות נכונות.
